송전탑에 있는 유리의 비밀: 애자의 역할

전봇대나 송전탑을 보면, 전선을 지지하는 유리 같은 물체가 달려 있는 걸 본 적이 있나요?
이것은 단순한 장식이 아니라, 전력을 안전하게 전달하는 중요한 역할을 하는 **‘애자(碍子, Insulator)’**입니다.
그렇다면, 이 애자는 어떤 원리로 작동할까요?

---

📌 목차

• 송전탑의 유리 같은 물체, 애자란?
• 애자의 주요 역할
• 애자의 종류와 특징
• 애자는 왜 유리로 만들어질까?
• 자주 묻는 질문 (FAQ)

---

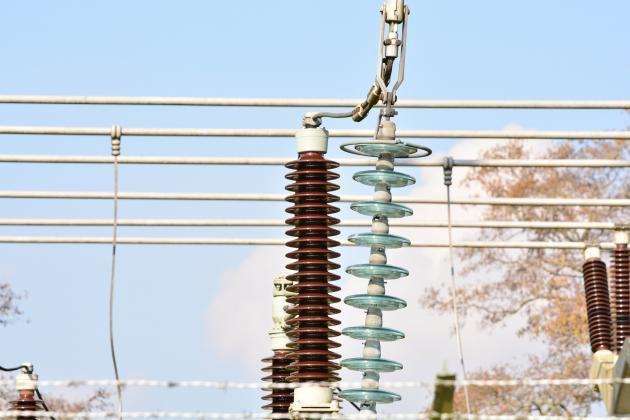

🔎 송전탑의 유리 같은 물체, 애자란?

애자(碍子, Insulator)는 고압 전선을 송전탑에 고정하면서, 전기가 흐르지 않도록 절연 역할을 하는 장치입니다.
이 애자는 보통 유리, 도자기(세라믹), 고분자 재료로 만들어지며, 고압 전기가 철탑이나 전봇대로 전달되지 않도록 막아줍니다.

✅ 애자가 없다면?

• 전선이 송전탑과 직접 닿으면 전기가 철탑으로 흘러 감전 사고나 화재 위험 발생
• 전기가 새어 나가면 전력 손실이 커지고, 송전 효율이 저하됨

따라서 애자는 전력 송전을 안전하고 효율적으로 유지하는 필수적인 장치입니다.

---

⚡ 애자의 주요 역할

1️⃣ 전기를 절연(Insulation)하는 역할

• 전선과 송전탑 사이에서 전기가 흘러가지 않도록 막아줌.

2️⃣ 전선을 지지(Support)하는 역할

• 무거운 전선을 지탱하고, 바람이나 충격에도 안정적으로 유지됨.

3️⃣ 번개와 오염 방지 역할

• 고압 전선을 보호하여 낙뢰, 습기, 먼지 등의 영향을 최소화.
• 일부 애자는 표면에 방수 및 방진 코팅이 되어 있어 오염에 강함.

---

🔬 애자의 종류와 특징

애자는 용도에 따라 다양한 형태로 제작됩니다.

애자 종류 특징 및 용도

현수 애자	송전탑에 매달려 있으며, 고압 전선에 사용됨 (50kV 이상)
핀형 애자	전봇대에 직접 부착되며, 저압(고압 배전선)에 주로 사용됨
지지 애자	철도 전기선이나 변전소에서 전선을 지지하는 역할
원판형 애자	여러 개를 연결하여 고전압을 견디도록 사용됨

✅ 현수 애자가 여러 개 연결된 이유?

• 1개의 애자가 약 15~20kV를 견딜 수 있음.
• 100kV 이상의 초고압 전선을 지지하기 위해 여러 개를 직렬로 연결하여 사용함.

---

🧐 애자는 왜 유리로 만들어질까?

애자는 보통 **유리, 도자기, 합성수지(고분자)**로 제작됩니다.
그중에서도 유리 애자는 높은 절연 성능과 강한 내구성을 가지고 있어 널리 사용됩니다.

✅ 유리 애자의 장점

🔹 우수한 절연 성능 → 전기가 통하지 않아 송전탑으로 누전 방지
🔹 강한 내구성 → 바람, 눈, 비에도 깨지지 않음
🔹 오염에 강함 → 표면이 매끄러워 먼지나 습기가 쌓이지 않음
🔹 쉽게 깨짐을 감지 가능 → 내부 균열이 생기면 투명 유리가 하얗게 변해 교체가 쉬움

💡 만약 애자가 손상되면?

• 유리 애자는 깨질 경우 흰색 불투명으로 변색되어 육안으로 쉽게 확인할 수 있음.
• 도자기 애자는 균열이 생기면 방수 기능이 떨어져 감전 위험이 커짐.

---

❓ 자주 묻는 질문 (FAQ)

Q1. 애자가 없다면 어떤 문제가 생기나요?

A1. 애자가 없으면 전선의 전기가 철탑으로 흘러서 감전 사고, 화재, 전력 손실 등이 발생할 수 있습니다.

Q2. 애자는 왜 여러 개가 연결되어 있나요?

A2. 1개의 애자는 약 15~20kV를 절연할 수 있기 때문에, 100kV 이상의 고압 전선을 절연하려면 여러 개를 직렬로 연결해야 합니다.

Q3. 유리 애자는 깨질 위험이 있지 않나요?

A3. 유리 애자는 매우 튼튼하지만, 만약 깨진다면 하얗게 변색되어 쉽게 발견할 수 있습니다.

Q4. 애자는 얼마나 오래 사용할 수 있나요?

A4. 일반적으로 애자의 수명은 30~50년 이상이며, 환경 조건에 따라 더 오래 사용될 수도 있습니다.

Q5. 애자는 어떻게 청소하나요?

A5. 먼지가 쌓이면 절연 성능이 떨어질 수 있어, 드론이나 특수 차량을 이용해 정기적으로 세척합니다.

---

🔗 결론

송전탑에 있는 유리 같은 물체는 ‘애자’이며, 전선을 절연하고 지지하는 중요한 역할을 합니다.
애자가 없다면 감전 위험과 전력 손실이 커지기 때문에, 전력망에서 필수적인 요소입니다.
유리 애자는 특히 절연 성능이 뛰어나고 손상 감지가 쉬워 고압 송전선에서 널리 사용되고 있습니다.
